DIGITASI DENGAN MNDNR DAN EDIT TOOLS

DIGITASI DENGAN MNDNR DAN EDIT TOOLS

1.  Download EXT32

2. Copy isi dari EXT32 lalu salin ke C:\ESRI\AV_GIS30\ARCVIEW\EXT32

3. Buka Arcview lalu buat project baru

4. Atur File à extension

    Beri tanda centang pada :

5.  Tambahkan gambar yang akan di digitasi

6.   Pilih tool Stream Digitize lines

7. Klik sekali pada garis lalu ikuti garis gambar .

    Tidak apa-apa bila hasil digitasi tidak teratur, karena masih bisa diperbaiki menggunakan
    Edit Tools.

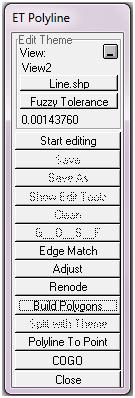

8. Aktifkan edit tools. Klick button ET pada Toolbar , lalu pilih start editing

9.  pilih show edit tools , maka akan muncul tools seperti berikut

10.  Untuk mendeteksi kesalahan, klik tombol draw nodes pada Polyline Edit tools .

      Sehingga mendapat hasil :



11. Cari yang ada node merah agar node nya berubah warna hijau atau biru (benar)

-          Select dan hapus node yang salah dengan tool Errase with polygon

-    Sambung node nya sehingga menjadi node yang benar menggunakan Remove redundant nodes

12. Klik kembali tombol draw node sehingga gambarnya menjadi :

13. Lakukan seperti langkah no 12 sampai semua node benar (menjadi warna hijau atau biru).

      Sehingga tampak hasil seperti berikut

14. Stop editing

15. Klik Build Polygons pada ET polyline





16. berikan nama file digitasi dan Pilih lokasi penyimpanan file hasil digitasi





17.  Hasil akhir



    selesai :)
